1、前言
Ti75合金名义成分为Ti-3Al-2Mo-2Zr,是一种近α型船用钛合金,具有中强、高韧、可焊、耐蚀等特点,用其制作的板、棒、锻件、铸件等半成品目前已广泛应用于舰船动力系统中代替铜/钢复合结构,使用效果良好。然而对于舰船管路系统所用半成品,Ti75合金管材加工工艺目前还没有系统研究过,限制了其应用范围。
目前钛合金管坯的生产方法主要是钻孔挤压法和斜轧穿孔法,由于钻孔挤压法制备管坯组织均匀,工艺稳定,挤压变形后金属材料晶粒组织更加致密,因而钛合金管坯制备大多采用此种方法。斜轧穿孔法制备钛合金管坯,我国在20世纪70年代就开始研究了,但是直到最近几年才得到广泛应用。采用此种方法制备钛合金管坯,工艺简单可靠,材料利用率高,生产效率高,但是由于金属变形过程不均匀,对工艺要求较为严格。为此本实验针对Ti75合金特点,采用挤压和斜轧穿孔工艺制备了Ti75合金管坯,研究了两种热加工工艺对管坯组织性能的影响,确定了合理的工艺参数,为Ti75合金管材批量生产打下基础。
2、实验方法
实验所用Ti75合金棒坯是采用二次真空自耗电弧熔炼的φ480 mm铸锭,经β区开坯,α+β两相区精锻的方法制备的。挤压工艺是在2500t卧式挤压机上进行的,挤压棒坯的尺寸:φ213mm,采用铜钢双包套,挤压温度:700~850℃,挤压比5~7。斜轧穿孔工艺是在60-H型两辊斜轧穿孔机上进行的,穿孔坯料尺寸:φ88mm、φ108 mm、φ116 mm。
将精锻好的棒坯沿纵向切取试样进行高温拉伸实验,在制备出的管坯上沿纵向切取试样进行热处理及室温拉伸实验,比较其金相组织和力学性能。室温拉伸是在INSTRO-1185拉伸实验机上进行,拉伸试样按ASTN E8的规定制备,工作部分宽12.5 mm,标距长50 mm,并利用光学显微镜观察组织。
3、结果与讨论
3.1 挤压温度对管坯组织性能的影晌

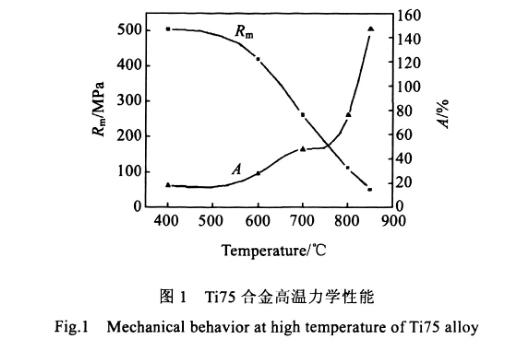

由于Ti75合金属于中强钛合金,采用挤压和斜轧穿孔工艺制备该合金管坯以前还没有试验过,为了制定合理的热加工过程中的成形温度,在Ti75合金锻棒上截取试样进行单向拉伸试验,测试合金的高温力学性能(图1)。
从图1可以看出,Ti75合金在变形温度超过600℃以后,抗拉强度呈直线下降,而合金的延伸率升高并不明显,只有超过800℃,合金才表现出良好的超塑性。因此,在考虑设备能力足够的情况下,变形温度应选择在800℃以上比较合适。
挤压温度是影响合金性能的重要因素之一。因此选择合适的挤压温度及挤压比是保证良好工艺塑性条件下,获得综合性能优异管坯的先决条件。根据图1数据并考虑合金的相变点,选择在750~850℃范围内研究了挤压温度对Ti75合金挤压管坯性能影响的实验,试验制备的管坯规格为φ130 mm×13 mm,管坯力学性能列于表1。
结果表明:随着挤压温度的升高,变形后的管坯塑性变化不大,850℃强度略有降低,而且管坯表面质量较差。对比组织结果见图2,发现挤压后的晶粒度发生了明显变化,低温挤压管坯组织细小均匀,并不同程度的出现了回复和动态再结晶,而高温挤压管材为粗大的网篮组织,说明随着挤压温度的升高,在变形热的影响下,合金实际的变形温度已经超过了相变点,造成了高温挤压管材强度的降低。所以Ti75合金的挤压温度应以不超过850℃为宜。这样可以保证制备的管坯具有较好的机械性能。
3.2 斜轧穿孔工艺对管坯组织性能的影响
斜轧穿孔工艺是无缝管材生产的重要手段。它是利用沿轧制坯料纵向和横向上的拉应力作用,使棒坯中心区金属产生微裂纹,继而扩展为疏松区,最后形成孔腔这一物理现象,同时当轴心区金属出现疏松时,顶头及时地参加塑性加工过程,从而将实心圆坯(锻坯或轧坯)直接轧成毛管的加工方法。Ti75属中强合金,其变形抗力较大、导热性能差,所以其管材加工较工业纯钛困难。在斜轧穿制备Ti75合金管坯工艺中,影响管坯质量的因素很多,除了正常的设备条件外,加热温度和加热时间是重要参数,如果控制不当,必然容易在管坯表面产生缺陷。参照合金高温力学性能,其斜轧穿孔温度选择在相变点以上20~30℃,加热方式采用感应加热+电阻炉保温。
3种规格管坯穿制过程较为顺利,虽然尾部内表面部分出现分层和细小裂纹,但是管坯表面光滑,尺寸均匀性较好。穿孔前后的组织如图3所示,管坯力学性能见表2。
从表2中可以看出,采用斜轧穿孔工艺制备的Ti75合金管坯力学性能优良,除了φ110 mm×11 mm管坯有一个样品面塑率较低外,3种规格管坯力学性能相当,都具有良好的塑性,可以满足管材的后续成品开坯轧制工作。同时,在金相显微镜下观察了3种规格管坯横、纵向组织。从组织图中可以看出,钛合金棒材在斜轧穿孔加工后,3种规格管材都是典型的网篮组织,在组织图中还可以看到沿加工流线变形的原始p晶界。由于Ti75合金属于近a合金,在相变点以上20~30℃热加工,可以显著减少初生a相数最,改善合金塑性,使晶粒组织均匀细化。说明采用此工艺用斜轧穿孔机制各Ti75合金管坯是可行的,管坯无须热处理就可满足后续冷轧加工要求。
3.3 热处理对挤压管坯性能的影响
为了后续冷轧加工,对挤压好的Ti75合金管坯进行热处理。热处理试样均是在箱式退火炉中完成的。不同退火温度下管坯力学性能见表3,表中数据表明:4种温度退火样品均具有良好的性能,说明Ti75合金热处理退火温度范围较宽,对成形工艺有较好的适应性。从组织回复、再结晶和性能两方面考虑,挤压管坯宜采用750~800℃/1 h,AC热处理较为理想。
4、结 论
1)采用钻孔挤压工艺可以制备出合格的Ti75合金管坯,挤压温度在800~850℃,挤压比5~7制备的管坯具有较好的力学性能。
2)在相变点以上20~30℃斜轧穿孔工艺也可以制备中强Ti75合金管坯,材料利用率比钻孔挤压法高15%,而且制备的管坯不需热处理就可满足后续冷轧要求。
3)Ti75合金热处理温度范围较宽,挤压管坯热处理温度宜采用750~800℃/1 h,AC较为理想。
参考文献
【1】Zhao Yongqing(赵永庆)et a1.Titanium Industry Progress(钛工业进展)【J】,2003,20(6):12
【2】Li Zuochen(李佐臣)eta1.Rare Metal Materials andEngineering(稀有金属材料与工程)【J】,1993,I:23
【3】Zhao Yongqinget a1.TransNonferrousMet Soc China[J],1995(supple):9
【4】Yu Shunbing(于顺兵),Li Defu(李德富),Chen Haishan(陈海珊)et a1.Journal of Plasticity Engineering(塑性工程学报)[J],2005,12(6):26
【5】Wang Tingpu(王廷溥),Qi Kemin(齐克敏).MetalPlasticTheory and TechnologyonRolling(金属塑性加工学:轧制理论与工艺)[M].Beijing:Metallurgical Industry Press,2001~2004
【6】Tian Dang(It:1党).SteelPipe(qA管)【J】,2002,31(3):1
