航空超导生物等低温工程领域用TA7钛合金板材高温拉伸变形

低温工程用材料的要求有：热传导率和热膨胀系数低，低温韧性好，比强度高等[1]。钛合金具有密度低、无磁性、耐腐蚀性好的特性，被广泛应用于宇航、超导和生物医学等低温工程领域[2−5]。其中 Ti5Al2.5Sn又名TA7钛合金，是一种单相 α 钛合金，其在退火状态下有良好的强度和塑性。通过多镦多拔锻造工艺生产的 TA7 ELI合金，其间隙元素(C，H，O，N)含量较低，在低温条件下具有充足的韧性储备，是一种综合性能优良的超低温用钛合金[6−8]，可在温度低于 20K 的环境使用，已被美日等国用于制造火箭储氢容器 和超导发电部件[9]；但其在塑性成形与使用过程中存在成品率低、易开裂和粘结磨损等问题[10−11]。目前，TA7 ELI 钛合金板材成品率通常只有 30%左右，属于难加工材料[12]。针对钛合金的高温超塑性变形行为已有大量的研究，其中，苏娟华等[13]对 TA10 钛合金在变形温度 800~1050 ℃，应变速率 0.01~5 s⁻¹ 下的Gleeble 拉伸变形行为进行了研究，结果表明在相变点以下的温度区间，随着变形温度的升高，TA10 钛合金的强度和塑性下降。徐凯等 [14]对 TA12A 板材在900~940 ℃，应变速率 5×10⁻⁴~1×10⁻³ s⁻¹ 下的高温炉中拉伸进行研究，发现拉伸段的晶粒尺寸变大是长时间保温和应变诱导共同作用的结果。GHASEMI等[15]研究 Ti-6Al-1.5Cr-2.5Mo-0.5Fe-0.3Si 合金在应变速率 0.001~0.1 s⁻¹、温度范围 100~600 ℃的高温压缩流变行为，发现绝热加热会使实验材料出现内部流动局部化现象，并产生明显的负应变速率敏感性。东赟鹏等[16]通过热压缩试验研究了TA7钛合金在变形温度 850~1000 ℃、应变速率 0.001~0.1 s⁻¹ 条件下的流变应力变化规律，结果表明：随着变形温度的升高和变形速率的降低，达到相同变形程度的合金试样的流变应力显著降低。

目前对TA7钛合金的研究多集中于不同的生产制备成形工艺对板材组织性能的影响以及对其低温变形机理的研究[17]，对板材钛合金高温拉伸变形行为的研究较少，TA7钛合金的高温变形规律还不清楚。本研究针对板厚为 4 mm 的 TA7 ELI 材料进行高温状态下的力学性能研究，通过对比评价其高温变形行为，为TA7 ELI 板材的高温塑性成形的制备过程提供理论依据。

1、 实验

板材的高温拉伸实验在热模拟试验机 Gleeble 上进行，应力−应变曲线拟测量材料在高温下的拉伸曲线。高温段选取 5 个温度，分别为 800、850、900、950 和 1000 ℃。在高温下，分别采用两种应变速率，0.01 s⁻¹ 和 0.001 s⁻¹，由此，高温段的拉伸曲线共测量10 种情况。Gleeble 测试可以快速获得材料发生超塑性变形的温度区间和应变速率范围，但采用此方法，试样上温度分布不均匀，故采用炉中高温拉伸实验对Gleeble 实验结果进行验证。测试材料在拉伸速率为0.02 mm/s 时的伸长率和抗拉强度，记录拉伸过程的载 荷−位移曲线，得出材料在 950 ℃和 1000 ℃下的高温拉伸曲线，来验证 Gleeble 热模拟所得出的材料超塑性变形规律。

试验材料为 TA7 ELI(相变点在 1025 ℃左右)，采购自宝钛集团，原始板材的尺寸为 1100 mm×160mm×4 mm。选取平行面(垂直试板的厚度方向)试样进行金相分析。试样的金相组织如图 1 所示，基体组织主要为单相 α 相。

Gleeble 热模拟的试样形状及尺寸如图 2(a)所示，炉中高温拉伸试样的形状及尺寸如图 2(b)所示。

2、 结果与分析

2.1 热模拟实验结果

在不同应变速率和温度作用下，TA7钛合金板材的真应力−应变曲线如图 3 所示。在相同的应变速率ε下，大部分的拉伸曲线中真应力 s 先随真应变 e 的增加而迅速上升，达到某值后又缓慢上升。随着温度的升高，流变应力在总应变的大约 4/5 处逐渐降低。当温度由 950 ℃升高到 1000 ℃，流动应力发生明显减小，最高应力和应变下降了 1/3 左右。比较图 3(a)和(b)可知，应变速率越慢，流变应力越稳定，越容易获得高的伸长率。

分析认为由于变形温度的升高，动态回复和动态再结晶更加容易进行[18]，950 ℃前促使塑性提高的因素占主导，升温使软化作用充分，减小了材料流变应力。但温度的升高也将促使晶粒长大，当超过 950 ℃时，晶粒严重长大促使塑性下降，伸长率降低。且1000 ℃左右时，实验中易出现误差，推测高温区温度超过 TA7 相变点，试样在β 区开始变形，迅速形成粗大的β组织，随后以其为基体析出片状 α 组织，从而导致试样的脆性增大，加速断裂。

从图 3 可以看出，相同温度下，流变应力会随着应变速率的增加而增大。分析认为，当应变速率较大时，板材变形速度较快，变形初期的位错塞积与钉扎作用使加工硬化占主导作用[19]。之后颈缩发展所需变形应力增大，使其不断向变形抗力更小的未发生颈缩的部位转移。当应变速率高于最佳应变速率时，颈缩位置易产生缺陷而断裂。综合温度和应变速率对试样伸长率的影响，认为在 950 ℃到 1000 ℃，应变速率0.001 s⁻¹ 以下会有更明显的超塑性拉伸现象，因此在高温炉中进行验证实验。

2.2 炉中高温拉伸试验结果

炉中高温拉伸后的试样形貌如图 4 所示，断后伸长率与屈服强度表 1 所示。除了一个在 1000 ℃下进行拉伸的样品外，其他在 950 ℃下拉伸的样品均出现了超塑性，其中最大伸长率达到 260%。

炉中拉伸实验的真应力−应变曲线如图 5 所示，在此应变速率下，动态再结晶导致真应力逐渐减小，之后进入流变软化阶段。在 950 ℃下，材料在 bc 阶段高温软化和拉伸硬化行为达到平衡，材料的变形在宏观上均匀程度很高，可实现较长时间的流变和较大的伸长率。而在 1000 ℃下由于变形温度升高促进了位错的相消，加工硬化效应减弱，应力在断裂前一直呈现明显的下降趋势，伸长率较小。

综合比较两个实验结果，可以发现，在温度为950 ℃，应变速率低于 0.001 s⁻¹ 时，钛合金的最终变形伸长率最高可达 260%，发生了超塑性变形。

2.3 实验误差分析

Gleeble 高温应力−应变曲线的测试原理如图 6 所示。测试过程中，试样夹持在两个循环水冷的铜电极之间，实时测试温度信号来对加热电流进行调整，使高温区域的温度能够按照输入的温度曲线进行变化。整个试样的温度分布是十分不均匀的，中间的高温区只有大概 10 mm 长，夹持部位为室温。由于中间区域在高温下的屈服强度较低，试样发生的屈服变形主要发生在中间的高温区域，在数据处理中，一般采用高温区域横向方向的位移量来推算其发生的工程应变。

在试样发生颈缩破坏时，颈缩位置具有随机性，导致热电偶的位置存在如图 7 所示的三种情况。

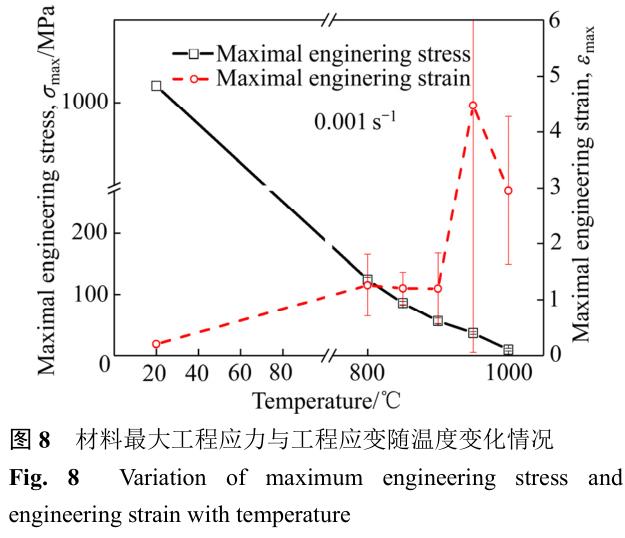

当热电偶安装在均匀变形区时，一旦试样发生颈缩，由于颈缩区域的横截面积迅速缩小，该区电阻和电流密度迅速增大，其温度很快高于均匀变形区(测量点)的温度，加速了破坏的进行，试样的最终整体变形量较小，而且由于断口处组织温度超过实际设定，也会导致最终断口处组织出现 β 转变体；当热电偶位于断裂位置时，颈缩破坏在指定的温度下持续进行，试样的最终整体变形量较大。图 8 所示为在 0.001 s⁻¹ 应变速率下拉伸试样的最大工程应力与最大工程应变随温度升高的变化情况，可以看出由于热电偶安装位置与试样发生颈缩破坏位置的不一致，材料破坏时测得的变形量相较于屈服强度的有较大的分散性，工程应变偏差范围在 0.29 到 4.42 之间。

由此可知，Gleeble 热模拟实验能够部分替代炉中高温拉伸实验，能较为准确的获得材料在高温下的屈服强度和抗拉强度的数值。但其最大变形量的测量误差较大，主要是由热电偶安装位置与试样发生颈缩破坏位置的不一致所带来的。

2.4 金相组织特点

观察应变速率 0.001 s−1，拉伸温度分别 800 ℃和1000 ℃下试样拉伸断口与邻近区域的金相组织图，如图 9 所示。由图 9 可知，800℃试样在拉伸断口和其邻近区域出现两种组织的过渡：邻近区域处如图 9(a)示意图中的蓝色区域，细小的 α 相晶粒保持良好的等轴性，类似母材组织；而在断口处黑色区域的组织则出现了大量晶粒尺寸粗大的 α 相晶粒，在此区域还可以观察到动态再结晶现象，有细小点状的初生 α 相生成和破碎的晶粒分布，如图 9(b)所示。这说明TA7钛合金已经发生了部分区域的动态再结晶软化。

当理想温度为 1000 ℃时，试样中出现三种组织的过渡分布，除了图 9(c)示意图蓝色区域中类似母材的组织，离断口较近的灰色区域可以观察到长大变形的 α 相晶粒，如图 9(d)所示；在沿断口的黑色区域处观察有层片状 α 组织，主要源于高温拉伸时形成的 β相在空冷时发生马氏体相变，形成了集束针状魏氏组织，如图 9(c)所示。此时再结晶后的晶粒长大已经成为TA7钛合金的主要软化机制。

由此可见，温度的升高对TA7钛合金微观组织形貌具有一定的影响。在 800 ℃和应变速率为 0.001 s⁻¹时，TA7钛合金的断口显微组织中可以观察到明显的动态再结晶和晶粒长大的现象。在 1000 ℃，相同应变速率下，断口显微组织中有伴随 β 相变和大变形量而出现的片状 α 组织，软化作用较强。

3 、讨论

3.1 应变硬化指数 n

应变硬化指数 n 表示板材在塑性变形中变形抗力对应变的变化强度[20]。根据 Hollomon 经验公式，采用下式拟合硬化区域：

式中：K 为强度系数，对无明显屈服点的真应力−真应变曲线，应变硬化区域应取弹性变形结束至峰值应力之间区域，通过线性拟合 ln s−ln e 得到的斜率即为 n的值，拟合曲线示意图如图 10 所示。

由此可以获得 TA7 ELI 钛合金在不同温度和应变速率下的应变硬化指数，如表 2 所列。由表 2 可知，n值大的材料，应变硬化效应高，发生缩颈前依靠硬化使材料均匀变形能力强，不会在变形量较小的时候过早发生局部塑性变形而出现颈缩，从而可实现较大和均匀的变形量。

分析 n 值的拟合结果，发现在 0.001 s⁻¹ 的应变速率下其应变硬化现象随着温度升高而加强。n 值在950 ℃最高为 0.236，在该条件下，适当的硬化能够有效的抑制颈缩，有望进一步发生超塑性变形。随着应变速率的降低，n 值增大，材料更易在较高温度下进行均匀变形。

3.2 应变速率敏感性指数 m

应变速率敏感性指数m 表征金属材料抵抗颈缩的能力，其大小体现了流变应力随应变速率的变化而变化的剧烈程度。m 值越高则材料抵抗颈缩发展能力强，有利于在软化阶段获得较大的伸长率。因此根据实验结果，获取 m 值较大的温度区间，可作为材料发生高温大变形的加工温度区间。

m 的定义式为：

由于材料在高温下变形的本构方程为：

式中：A 为常量；σ为应力；p 为晶粒指数；n 是应力指数，其值为 1/m；D0 为扩散因子；Q 为激活能。当只有温度发生微小变化时，可以将e^-Q/RT、应变速率和应力的对数等视为常量，由此可得到：

两边取对数，化简得 1。

在真应力−应变曲线的稳定变形阶段选择同一应变 e=0.4，取各应变速率 0.01、0.001 和 0.0005 s⁻¹ 下此点对应的应力数据，绘制 ln s−ln e 曲线，其斜率即为m 值。在温度由 900 ℃升到 950 ℃过程中，m 值明显增大，在 900 ℃以下 m 值小于 0.3，而在 950 ℃出现最大的 m 值 0.45；1000 ℃时，m 值出现小的回落。

分析认为较大的应变速率会使试样高温软化更不充分，造成应力升高。结合之前推导出的 1/m 与 ln T 所具有的线性关系，拟合数据发现 m 与 1/ln T 的变化较符合线性规律。得出 m 值的计算公式为：

m=17.44-121.48/lnT  ( 5 )

总之，在 TA7 超塑性变形中，位错塞积和晶粒长大导致的硬化和动态回复与再结晶导致的软化是同时进行、相互竞争的，在最佳变形温度下试样的硬化和软化达到较好的平衡才获得较大的伸长率。

4 、结论

1) 950~1000 ℃范围内，应变速率低于 0.001 s⁻¹时，TA7 ELI 钛合金高温拉伸会出现超塑性变形。采用高温炉中拉伸实验对结果进行了验证，伸长率最高可达 260%。

2) Gleeble 高温拉伸实验能够部分替代炉中高温拉伸实验，获得材料的高温屈服极限和抗拉强度。其变形量测量误差较大是由于试样发生颈缩破坏时的颈缩位置具有随机性，与热电偶的安装位置有可能不一致。

3) 变形温度对TA7钛合金微观组织形貌有较大的影响。800 ℃时，TA7钛合金的显微组织中可以观察到明显的动态再结晶现象。温度为 1000 ℃时，TA7钛合金微观组织中出现了粗大的层片状 α 体，有相变现象，晶粒长大的软化作用较强。

4)TA7钛合金应变硬化指数和应变速率敏感性指数都有随着温度升高而增大的变化趋势，在温度为950 ℃时，到达峰值分别为 0.236 和 0.45，此时，材料的伸长率也最大。应变速率敏感性指数 m 与温度 T的拟合关系为：

m=17.44-121.48/lnT
