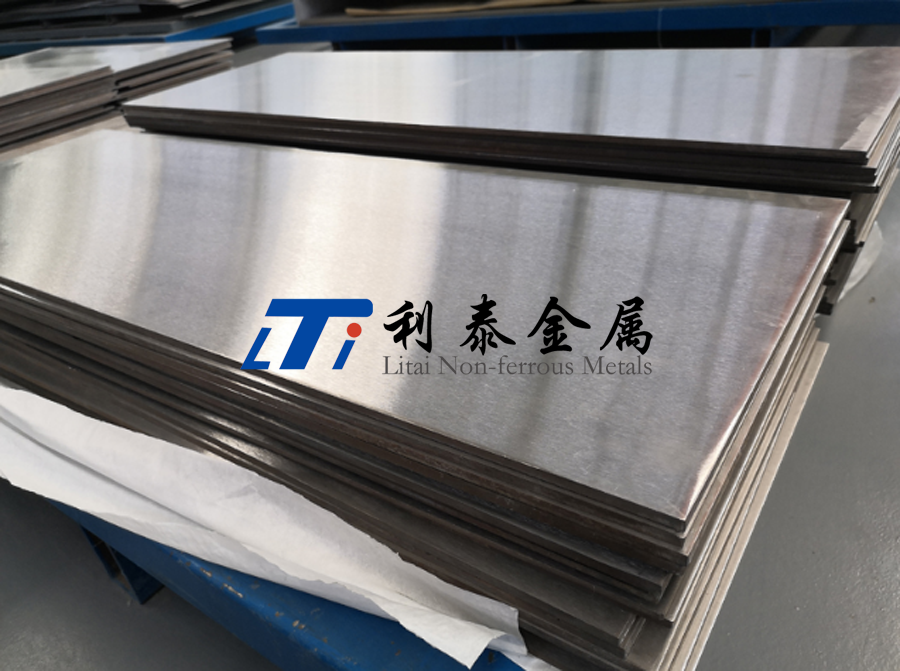

一、产品名称：GR7/TA9钛板、钛钯合金板（Ti-0.2pd）
规格：厚度：1~35mm 宽度：≥1000mm 长度：≥2000mm
特性：
1）TA9钛板具有非常优秀的耐酸碱腐蚀性。但因为含0.2%的贵金属钯，故价格昂贵。
2）密度小（4.51kg/cm³）,质地轻。
3）物理性能：抗拉强度≥400MPA, 屈服强度≥275MPA,延伸率≥20%
4）具有良好的焊接性能
应用：钛靶合金板广泛应用于电解槽，制冷设备，制盐制碱设备，化工设备，反应釜，压力容器，水处理设备等。

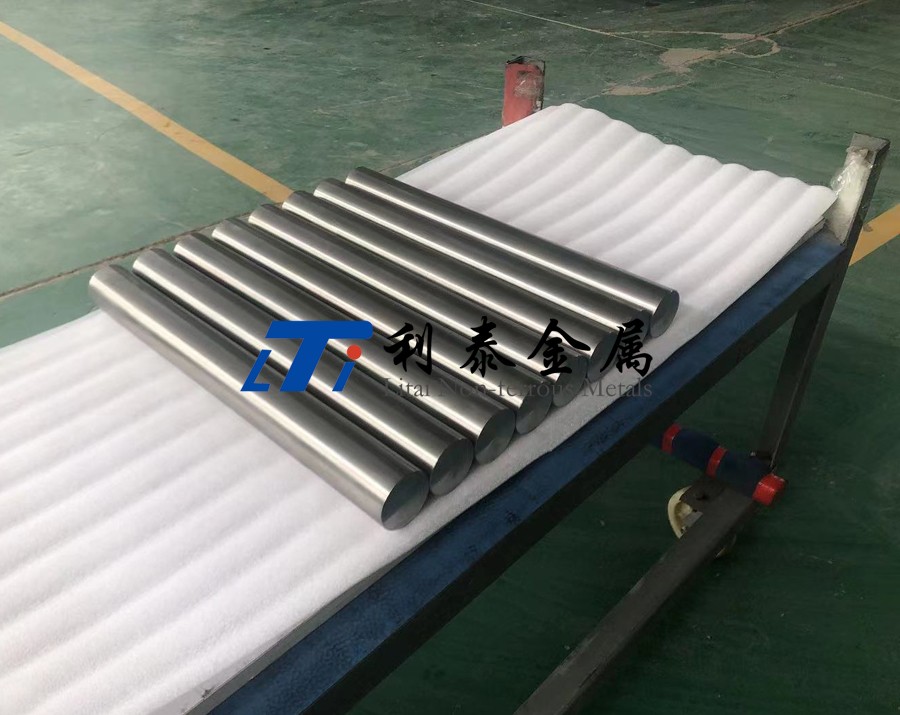

二、产品名称：产品介绍：钛靶合金棒
钛是一种耐蚀金属,其与氧气反应生成稳定而致密的氧化膜,该氧化膜在氧化性介质、中性介质或弱还原性介质中稳定。因此,在许多介质中可直接使用工业纯钛,或在介质中加入合适的缓蚀剂。但钛在还原性酸溶液中一般不具有耐蚀性,在钛中加入Pd可提升钛耐还原性酸腐蚀的性能,同时可提升钛耐缝隙腐蚀性。
Ti-Pd合金有Ti-0.2Pd、Ti-0.15Pd及Ti-0.13Pd,其中以Ti-0.2Pd应用较多,用于各种强腐蚀环境的反应器、塔器、高压釜、换热器、泵、阀、离心机、分离机、管道、管件、电解槽中 。
1）规格、牌号
| 产品名称 | 规格（mm） | 状态 | 牌号 | 执行标准 |
| 钛钯合金棒 | φ(30~200)X≤3000 | 锻造棒 | TA9、TA8、GR7 | ASTMB348 、GB/T2965-07 |
| φ(8~60)X≤3000 | 轧制棒 |
2）生产状态
热加工状态（R） 冷加工状态（Y） 退火状态（M） 固溶状态（ST）
3）技术要求
（1）钛合金棒材的化学成分应符合GB/T3620.1，的规定，需反复验时，化学成分的的允许偏差应符合GB/T3620.2的规定。
（2）钛棒的直径或边长及其允许偏差应符合表一的规定。
（3）加工后经车(磨)钛光棒及冷轧，冷拔钛棒的直径允许偏差应符合表二的规定。
（4）加工后经车(磨)光棒材的不圆度应不大于其尺寸公差之半。
（5）加工态钛棒的不定尺长度为300-6000mm,退火状态棒材不定尺长度为300-2000mm，定尺或倍尺长度应在不定尺长度范围之内.定尺长度允许偏差为+20mm;倍尺长度还应计入棒材的切口量，每一切口量为5mm.定尺或倍尺长度应在合同中注明。
4）化学成份GB/T 3620
| 牌 号 | 化学成分 | |||||||
| Ti | Pd | Fe | N | C | H | O | ||
| TA8 | Ti-0.05Pd | 余量 | 0.04-0.08 | <0.30 | <0.03 | <0.08 | <0.015 | <0.25 |
| TA8-1 | Ti-0.05Pd | 余量 | 0.04-0.08 | <0.20 | <0.03 | <0.08 | <0.015 | <0.18 |
| TA9 | Ti-0.2Pd | 余量 | 0.12-0.25 | <0.30 | <0.03 | <0.08 | <0.015 | <0.25 |
| TA9-1 | Ti-0.2Pd | 余量 | 0.12-0.25 | <0.20 | <0.03 | <0.08 | <0.015 | <0.018 |
| 力学性能 | ||||||||
| 抗拉强度：>370Mpa; 屈服强度：>250Mpa;断后伸长率：>20%;断面收缩率：>25% | ||||||||
| 提供：1、产品质量证明书，宝钛试验中心或西北有色金属研究院检测报告原件；2、满足客户各种的包装要求；3、客户在收到货后30天内提出异议，我们将为您提供退换货服务；4、最快的发货速度；5、免费提供样品 | ||||||||

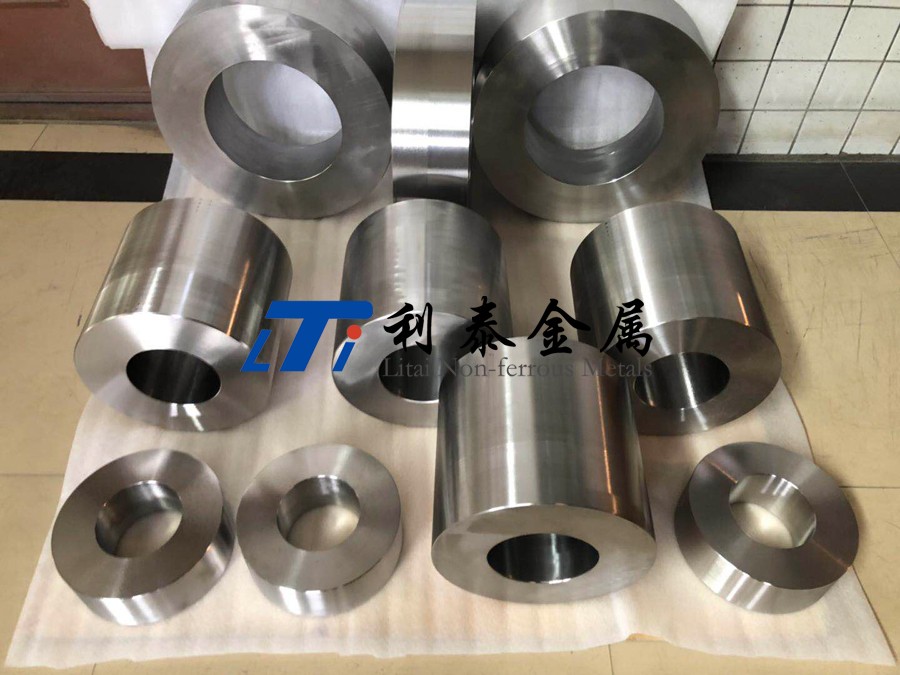

三、产品名称：钛锻件、钛合金锻件
1、牌号、规格、状态
牌号：TA1,TA7,TA9,TA10、TA15、TA18、TA19、TC4,TC6、TC11、TC18、TB6
规格：￠50--1200mm×L 30----600mm
交货状态：退火态（M） 热加工状态（R） 冷加工状态（Y）(退火，超生波探伤)。
加工工艺：熔炼-探伤--锻造--退火—车光—探伤。
金相组织：晶相组织级别可提供A3—A4。
标准：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。
应用领域 ：钛合金锻件广泛应用于医疗、航空、军工、石油化工、冶金、电镀、真空镀膜、体育等行业 注：经双方协商可以供应其他规格或型式的产品。
2、尺寸允许偏差(mm)
| 饼直径 | 偏差 | 截面高度 | 偏差 |
| 150~300 | +3-1 | 35~140 | +3-1 |
| >300~500 | +3-1 | 35~150 | +3-1 |
| >500~1200 | +3-1 | 40~110 | +4-2 |
| ---------- | ---------- | ---------- | ---------- |
3、室温力学性能
| 牌号 | 截面积 cm2 | 室温力学性能，不小于 | |||
| 抗拉强度 σb,MPa | 规定残余伸长应力 Σr0.2MPa | 伸长率 δ5,% | 断面收缩率ψ,% | ||
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 | |
| TA2 | 440 | 320 | 18 | 35 | |
| TA3 | 540 | 410 | 15 | 30 | |
| TA9 | 370 | 250 | 20 | 30 | |
| TA10 | 485 | 345 | 18 | 25 | |
| TC4 | 895 | 825 | 10 | 25 | |
| TC11 | 1030 | 900 | 10 | 30 | |
注：
1、表中意外产品，需方需要测定室温力学性能时，指标应经双方协商并在合同中注明。
2、需方要求测定TC4钛合金产品高温力学性能时，其实验温度及性能指标应经双方协商并在合同中注明。
无相关信息
